山東中康新材料：帶你了解一種相變材料膠囊制備與應(yīng)用。

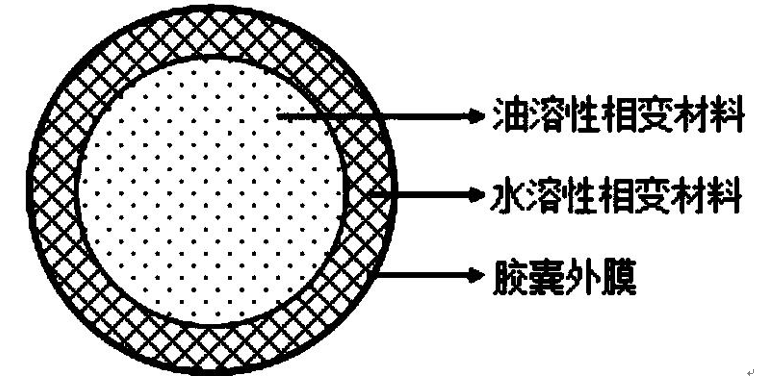

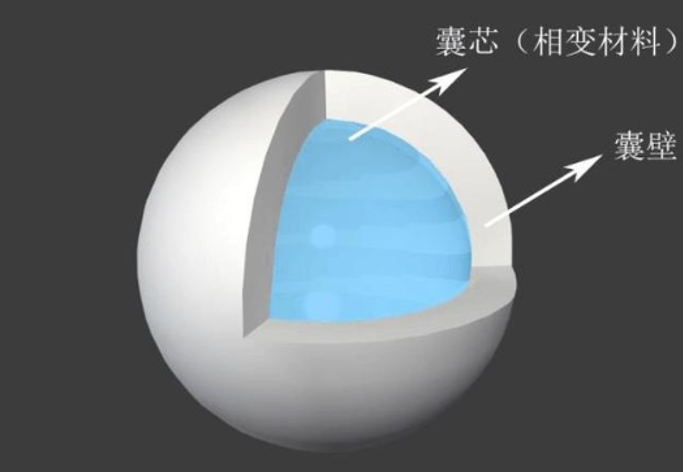

這種相變材料膠囊制備是以石蠟為儲(chǔ)能材料。采用一種特定的氧化還原體系作為微膠囊化反應(yīng)的引發(fā)劑，在較低溫度下即可引發(fā)反應(yīng)，從而減少單體的揮發(fā)損失，并且節(jié)約了反應(yīng)的能耗。

今天山東中康新材料（www.54556.com.cn）的研發(fā)總監(jiān)為大家詳細(xì)介紹

在一個(gè)實(shí)施方案中，一種制備相變材料微膠囊的方法，所述方法包括一種相變材料膠囊制備與應(yīng)用方法。

以下步驟:

 (1)將乳化劑溶于水成為水相。

 (2)將芯材和壁材單體互溶成為油相。

 (3)將油相與水相混合，高速剪切，形成穩(wěn)定乳液，轉(zhuǎn)移后進(jìn)行反應(yīng)。

 (4)加入引發(fā)體系氧化劑和引發(fā)體系還原劑，反應(yīng)一定時(shí)間。

 (5)將上述反應(yīng)產(chǎn)物靜置、抽濾、洗滌、烘干至恒重，得到相變微膠囊。

把步驟(3)中轉(zhuǎn)移至燒瓶中進(jìn)行反應(yīng)。

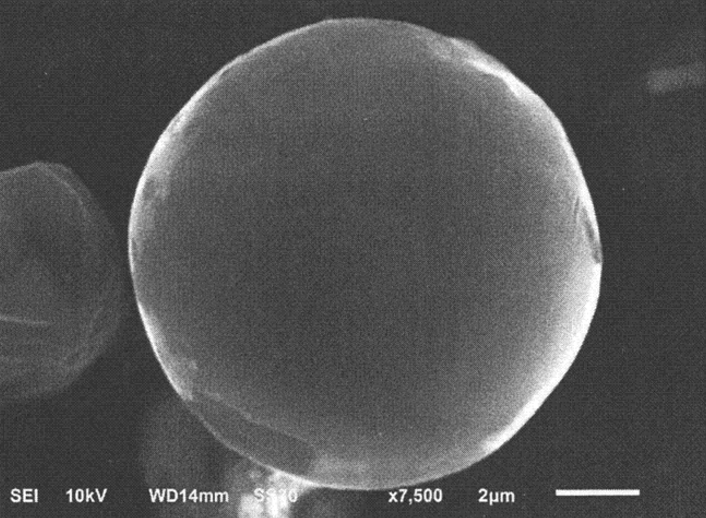

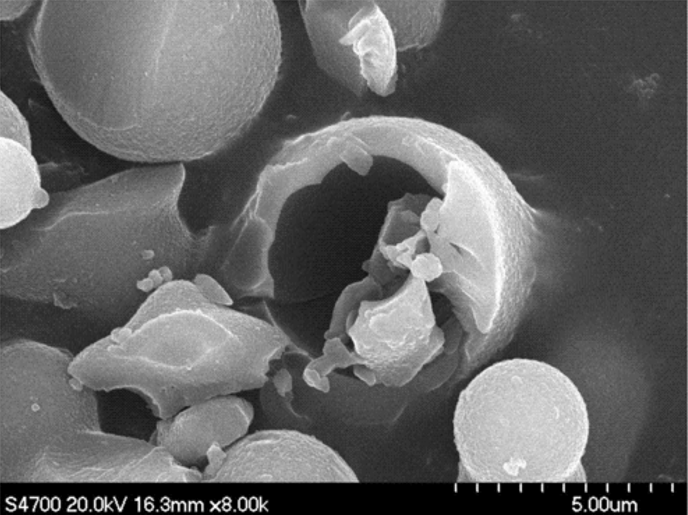

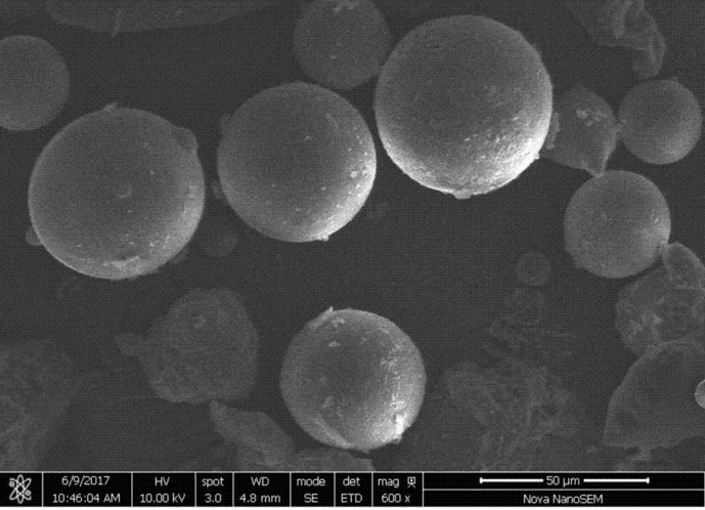

把步驟(5)中得到的相變微膠囊的形式為粉末。

在一個(gè)實(shí)施方案中，所述乳化劑優(yōu)選為司盤(pán)60和吐溫60或司盤(pán)80和吐溫80的組合。在一個(gè)實(shí)施方案中，司盤(pán)60和吐溫60或司盤(pán)80和吐溫80的重量比為約1-2:2-1，例如約1:2、約1:1.5、約1:1、約1.5:1、約2:1等，優(yōu)選為約1:1.5至約1:20

在一個(gè)實(shí)施方案中，所述芯材與壁材單體分別為石蠟和甲基丙烯酸甲酷。

在一個(gè)實(shí)施方案中，芯材與壁材單體的重量比為約2-8:8-2，例如約1:4、約3:7、約5:7、約1:1、約7:5、約7:3、約4:1等，優(yōu)選為約3:7-7:3，更優(yōu)選為約7:30

在一個(gè)實(shí)施方案中，所述引發(fā)體系氧化劑與引發(fā)體系還原劑分別為過(guò)硫酸按和亞硫酸氫鈉。選擇適宜的氧化還原引發(fā)體系，可以使壁材更容易成型，將相變材料包裹在內(nèi)。

在一個(gè)實(shí)施方案中，所述引發(fā)體系氧化劑與引發(fā)體系還原劑的重量比為約1-2:2-1，例如約1:2、約1:1.5、約1:1、約1.5:1、約2:1等，優(yōu)選為約2:1至約1:1.5。所述引發(fā)體系氧化劑與引發(fā)體系還原劑的含量不宜太少。另外，還原劑過(guò)多的時(shí)候會(huì)消耗自由基，并導(dǎo)致鏈轉(zhuǎn)移反應(yīng)的發(fā)生，使聚合效率下降。但還原劑的加入量也不宜過(guò)少，否則難以發(fā)揮出氧化還原引發(fā)體系的效果。

在一個(gè)實(shí)施方案中，所述剪切速度為約300-10000rpm，例如約300rpm、約500rpm,約1000rpm、約2000rpm、約3000rpm、約4000rpm、約5000rpm、約6000rpm、約7000rpm、約8000rpm、約9000rpm、約10000rpm等，優(yōu)選為約3000-9000rpm，更優(yōu)選為約4000-8000rpm，更優(yōu)選為約5000-7000rpm，尤其優(yōu)選為約6000-7000rpm。剪切速度不宜過(guò)低，否則體系乳化不充分。

在一個(gè)實(shí)施方案中，所述剪切時(shí)間為約5-15min，例如約5min、約6min、約7min、約8min、約9min、約lOmin、約llmin、約12min、約13min、約14min、約15min等，優(yōu)選為約8-12min，更優(yōu)選為約10min。

在一個(gè)實(shí)施方案中，所述反應(yīng)溫度為約20-90 度，例如約2 5 度、約30 度、約3 5 度、約40 度、約45 度、約50 度、約5 5 度、約60 度、約6 5 度、約70 度、約7 5 度、約80 度、約85 度、約90 度等，優(yōu)選為約20-70度，更優(yōu)選為約25-50度，更優(yōu)選為約25-35度。應(yīng)注意的是，反應(yīng)溫度較高會(huì)引起單體的損失，因此，控制合適的反應(yīng)溫度能夠提高收率。

在一個(gè)實(shí)施方案中，所述反應(yīng)時(shí)間為約0.5-lOh，例如約0.5h、約1h、約1.5h、約2h,約2 .5h、約3h、約3 .5h、約4h、約4 .5h、約5h、約5 .5h、約6h、約6 .5h、約7h、約7 .5h、約8h、約8.5h、約9h、約9.5h、約10h等，優(yōu)選為約1-9h，更優(yōu)選為約3-7h，更優(yōu)選為約4-6h，尤其優(yōu)選為約5h。

有益效果:本發(fā)明在較低溫度下即可引發(fā)反應(yīng)，從而減少單體的揮發(fā)損失，并且節(jié)約了反應(yīng)的能耗。再經(jīng)過(guò)工藝優(yōu)化，提高產(chǎn)品收率和石蠟包覆率。

------------------------

>>山東中康新材料-各種紡織阻燃涂層膠、天然植物抗菌劑、光觸媒整理劑、滌綸阻燃涂層膠、丙綸阻燃涂層膠 、持續(xù)涼感整理劑、相變微膠囊整理劑、紡織蠟乳液、縫紉線潤(rùn)滑劑、縫紉線硅蠟生產(chǎn)廠家，十年研發(fā)經(jīng)驗(yàn)，免費(fèi)寄樣<<<<

歡迎登錄我們網(wǎng)站留言交流。
